廣州先飛SUB網絡智能場館照明控制系統主要由主機、墻面觸控面板、桌面操作主機和移動終端APP、網絡智能調光直通柜四大部分等組成。

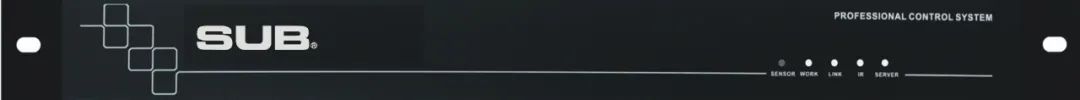

SUB網絡智能場館照明控制系統主機
1、1U19英寸標準機箱結構
2、內置雙ARM 64位專業處理器，1G內存，8G閃存，提供高度可靠的工作穩定性保證
3、256個DMX控制通道，兩個DMX512信號輸出
4、最多可支持256個墻面面板/桌面主機/移動平板/手機等控制終端設備，可支持鴻蒙、安卓、windows、IOS系統終端設備。
5、支持中控：最多可支持10路RS-232/RS-485/RS-422串行通訊；
6、3個100/1000M自適應RJ45網絡接口，支持TCP/IP通訊協議
7、支持無線WiFi連接、控制；
8、配置高速USB2.0接口；
9、人工智能系統指示燈：對系統工作情況、網絡連接情況、信號接入、輸出情況和故障狀態均有智能指示。
墻面觸摸控制面板
1、嵌入式86盒安裝結構，可根據需要安裝于墻面、桌面或機柜；
2、內置32位ARM 400MHz 處理器，8M閃存+ 128M內存；
3、4英寸TFT全彩顯示屏，480×480像素，亮度：200cd(max)；
4、最多可設置16個觸摸操作鍵/組鍵（電容觸摸式軟鍵）；操作鍵/組鍵名稱可自定義；
5、中/英文操作界面可選；
6、通過網線與主機連接，傳輸距離可達2km；
7、可設置屏保內容，可設置閑時關閉屏幕亮度，可設置屏保密碼。
注：墻面面板非SUB網絡智能場館照明控制系統必選項，用戶可根據自身情況選取。具體系統配置及技術支持請聯系先飛SUB銷售及技術。
桌面操作主機、移動終端及APP
1、屏幕：≥10.1寸電容式液晶觸摸顯示屏；亮度/對比度：≥300cd/≥3000：1；
2、屏幕分辨率/比例：≥1280×800/16：10；
3、CPU處理器：ARM全新架構內核芯片RK3288，超強四核Cortex-A17，頻率高達1.6GHz；
4、內置存儲：≥2G+16GB（可擴展至32G）；
5、操作系統：Android8.1；
6、最多可設置256個觸摸操作鍵/組鍵（電容觸摸式軟鍵）；操作鍵/組鍵名稱可自定義；
7、中/英文操作界面可選；
8、通過網線或wifi與主機連接，傳輸距離可達2km；
9、可設置屏保內容，可設置閑時關閉屏幕亮度，可設置屏保密碼。

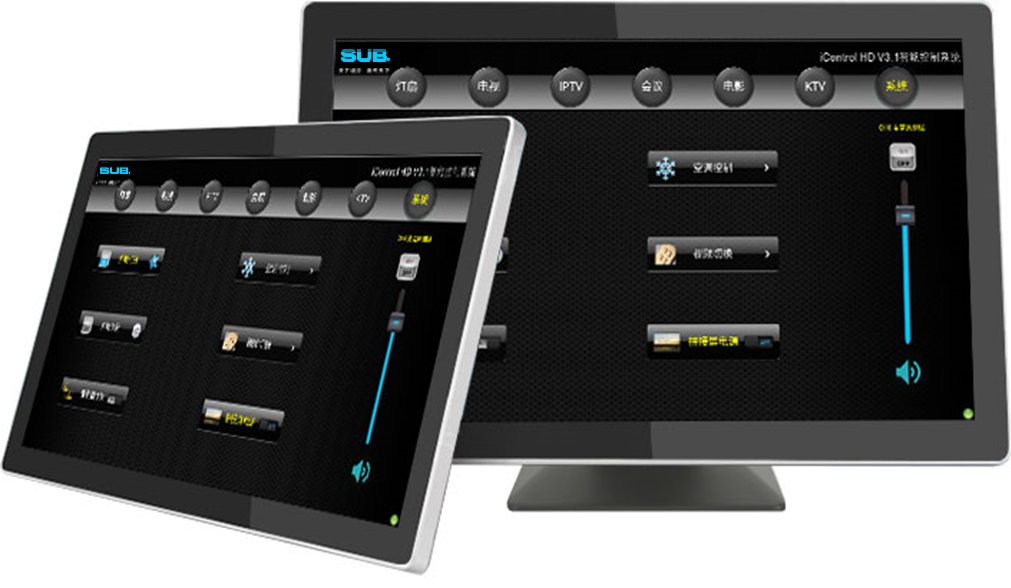

用于綜合體育館智能照明控制的
桌面主機和移動平板終端APP操作界面
操作界面鍵位和功能
可根據用戶需求設置。
注：桌面操作主機和移動終端及APP非SUB網絡智能場館照明控制系統必選項，用戶可根據自身情況選取支持鴻蒙(≥2.0)、安卓(≥8.1)、windows(≥10)、IOS(≥15.0）系統終端設備。具體系統配置及技術支持請聯系先飛SUB銷售及技術。
SUB物聯網智能數字
調光繼電直通全功能柜
該設備用于場館燈具的網絡智能保護供電和調光。
1、96/72/60路，96/72/60個獨立抽屜，每路最大功率6KW；
★2、全功能配置：每路輸出均可獨立設定為線性調光、數字控制繼電式直通開關和直接直通三種控制方式，直通控制可選用機械式繼電器；直接直通功能可脫離解碼器獨立工作。
★3、采用物聯網技術：（1）工作狀態報告：柜體配置觸摸式12寸液晶平板，對每路的電壓、電流、溫度等狀態均可直接顯示；還可傳送到手機、電腦顯示；（2）可通過Wi-Fi、局域網、互聯實現在柜體本機、手機、電腦操作每一路的開和關；
4、調光模塊線性、一致性和穩定性好：0-100%均勻調光。
5、調光模塊采用螺絲安裝式易于更換模塊，采用光電隔離舞動技術；
6、調光輸出每路均配置高效抗干擾電感；
★7、每相均獨立配置雙全數字雙熱備份雙CPU解碼器，合計6個抽屜式解碼器；
8、每路輸出抽屜均配備空氣開關和工作指示燈，工作指示燈亮度隨輸出電壓變化；
9、配備光纖網絡接口，可兼容國際主流燈光網絡協議；可接收雙路DMX512信號輸入；
★10、配備人工智能LED矩陣工作狀態反饋報告模塊，可直觀監測系統工作狀態、DMX信號輸入狀態和供電輸入狀態是否正常；DMX輸入信號狀態報告能智能識別信號線正負接反；
11、三相五線供電，帶TN-S保護接地系統；輸出回路按序號連續依序分相，方便直觀，自動平衡；
★12、可選配三項實用新型專利人工智能技術模塊即接入三相總電出錯報警、信息報告和保護系統，不但在缺相、零線脫落或零線、火線接竄位時（將導致單相輸出380V，損毀設備）可立即報警，還能精準報告出錯原因是缺相、還是零線、火線接竄位置，還能精準報告出錯是在哪一相，并且還能立即切斷輸出，保證接入燈具、音響、大屏等設備不被損毀。
注：物聯網智能數字調光繼電直通全功能柜非SUB網絡智能場館照明控制系統必選項，用戶可根據自身情況選取場館燈具供電和調光設備。具體系統配置及技術支持請聯系先飛SUB銷售及技術。
特別推薦：
可調光LED觀眾席照明專用燈具
1、光源：40W/60W集成LED；壽命50000小時；
2、色溫：3200K/5600K兩種可選；
3、顯色指數：>92
4、光學系統：反光碗加防炫柔光型菲涅爾透鏡；出光角：60°；
5、控制方式：DMX512或自控；控制信號中斷后能自動保持最后場景燈光狀態；
★6、調光線性：0%～100%線性平滑調光，刷新率最高可達24K級，全部光源打開時，起光亮度0.5m處<1LUX，無抖動閃爍
★7、帶DMX512專用信號狀態指示燈；
★8、控制通道：1\4\7\12四種通道模式可選；
9、主體結構：鑄鋁材質；
10、散熱/噪聲：自然對流散熱，靜音型；
11、光通量：4500/6000lm(max);
